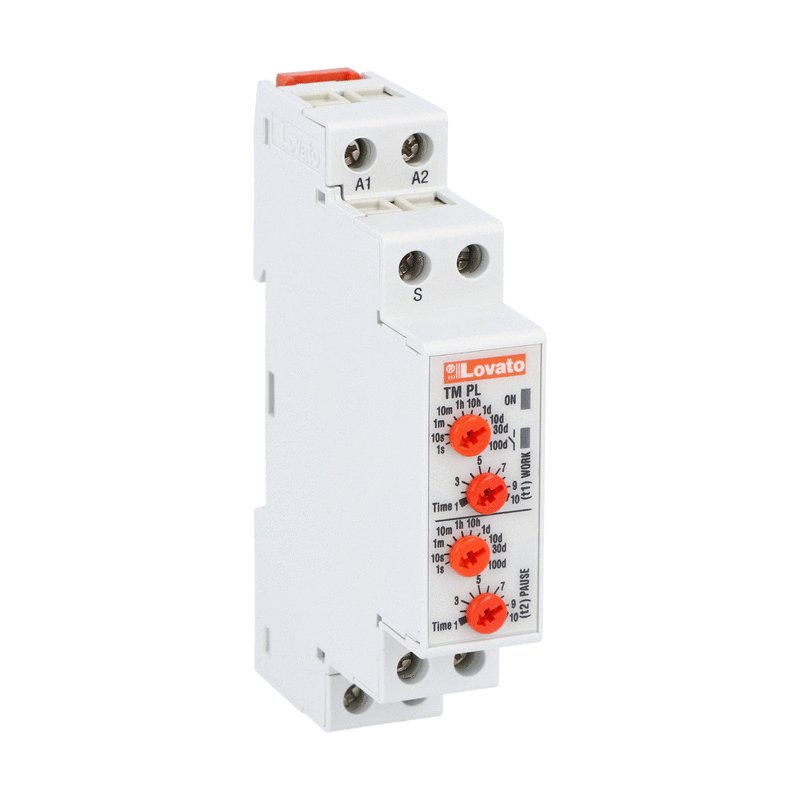

TM PL Циклическое реле времени с независимой регулировкой времени паузы и импульса цикла, Предел шкалы от 0.1 с…100 дней, Питание 12-240VAC/DC, Выход реле - 1 перекидной контакт 250VAC/8А с задержкой,

Технические характеристики

Исполнение корпуса Модульное, 1 модуль DIN43880
Тип реле Многошкальное циклическое реле с независимой регулировкой времени
Диапазоны установки времени 0,1...1 c, 1...10 с, 6 с...60 с, 1...10 мин, 6 мин...1 ч, 1...10 ч, 0,1...1 день, 1...10 дней, 3...30 дней, 10...100 дней
Погрешность установок ±9%
Напряжение питания 12 ~ 240 VAC/VDC
Номинальная частота 50/60 Гц
Номинальное напряжение изоляции, Ui 250 VAC
Номинальное импульсное напряжение, Uimp 4 кВ
Максимальная потребляемая мощность 0,6 ВА/0,3 Вт при питании 12 ~ 48 VAC/VDC; 1,6 ВА/1,2 Вт при питании 110 ~ 240 VAC/VDC
Количество реле 1
Тип контактов реле 1 перекидной контакт с задержкой срабатывания (8 А, 250 VAC)
Светодиодный индикатор наличия питания Есть
Светодиодный индикатор состояния реле Есть
Время переустановки во время работы ≥100 мс
Время переустановки в режиме ожидания ≥50 мс
Устойчивость к микропрерываниям ≤25 мс
Электрическая износостойкость 10ˆ5 циклов
Механическая износостойкость 30x10ˆ6 циклов
Материал корпуса Самозатухающий полиамид
Способ монтажа На DIN рейку 35 мм
Степень защиты IP40 при установке в корпусе или на электрощите с защитой IP40 , IP20 для зажимов
Рабочая температура −20°С … +60°С
Габаритные размеры 17,5x58x90 мм
Вес 0,082 кг
Количество в упаковке 1 шт

Артикул: TMPL

15 311.00 руб

В наличии, шт. 9
Удал. склад, шт. 10

В зависимости от объема закупки предоставляются скидки.

Свяжитесь с менеджером по продажам.

Цена указана с учетом НДС

ОПИСАНИЕ
Документация раздела

TM PL Циклическое реле времени с независимой регулировкой времени паузы и импульса цикла, Предел шкалы от 0.1 с…100 дней, Питание 12-240VAC/DC, Выход реле - 1 перекидной контакт 250VAC/8А с задержкой,

Электронное программируемое циклическое реле времени с независимой регулировкой времени паузы и импульса цикла. Электронные программируемое реле времени в модульном корпусе применяются в электрических цепях управления и автоматики для создания выдержек времени. Реле этого типа имеют широкий диапазон временных шкал и питающего напряжения. В зависимости от модификации, реле времени в модульном корпусе выпускаются с различными типами контактных групп и возможностью программирования паузы рабочего цикла.

Основными преимуществами электронных реле времени в модульном корпусе являются:

Идеальны для установки в распределительные щиты
Время задержки регулируется на передней панели: 0,1 секунды - 100 дней
Светодиодная индикация
Установка на DIN-рейку 35 мм
Модульный корпус DIN43880 (1 модуль)
Винтовое крепление
Зеленый светодиодный индикатор наличия питания
Красный светодиодный индикатор состояния реле
Степень защиты: IP40 (передняя панель), IP20 (контакты)

Таблица сравнения основных характеристик реле времени серии TM

Артикул	Временной диапазон	Контакты реле	Выход	Режимы работы реле времени	Питание VDC	Питание VАC
TMM1	0,1 с - 10 дней	250 VAC, 8 A	SPDT	10 режимов работы, в том числе: задержка вкл. и выкл., симметричная циклическая работа, начинающаяся с паузы, начинающаяся с в нешнего импульса, генератор импульса и т. д.	12-240	12-240
TMM2	0,1 с - 10 дней	250 VAC, 8 A	SPDT + 1 NO	10 режимов работы, в том числе: задержка вкл. и выкл., симметричная циклическая работа, начинающаяся с паузы, начинающаяся с внешнего импульса, генератор импульса и т. д. + режим срабатывания реле моментальный или с задержкой	12-240	12-240
TMPL	0,1 с - 100 дней	250 VAC, 8 A	SPDT	Циклический, начало запуска / паузы	12-240	12-240
TMD	0,06 с - 180 с	250 VAC, 5 A	SPDT	Задержка выкл. реле при отсутствии напряжения питания	24-240	24-240
TMST	0,1 с - 10 мин	250 VAC, 8 A	NO x2	Для пуска звезда-треугольник	24-48	24-240
TMSTA440	0,1 с - 10 мин	250 VAC, 8 A	NO x2	Для пуска звезда-треугольник	-	380-440
TMLS	0,5 с - 22 мин	250 VAC, 16 A	NO	Временное включение, постоянное включение	-	220-240
TMP	0,1 с - 10 дней	250 VAC, 8 A	SPDT	Задержка включения	24-48	24-240
TMPA400	0,1 с - 10 мин	250 VAC, 8 A	NO x2	Задержка включения	-	380-440
